În zilele noastre e foarte ușor să contruiești un aparat pentru învățarea codului morse, există multe variante tehnice și multe microcontrolere care pot face asta.

Altfel stăteau lucrurile în urmă cu peste 50 de ani, însă ingeniozitatea radioamatorilor era mult mai accentuată, compensând lipsa capabilităților tehnice de azi. Prima medalie de aur la un concurs de creație tehnică a județului Prahova a fost obținută de Lucian Băleanu - YO9IF cu un “aparat pentru învățarea alfabetului Morse fără profesor” denumit Robomors.

În ultimii ani am cautat prin arhiva radioclubului măcar o poză cu acest aparat despre care Lucian îmi povestise de nenumărate ori însă fără succes. Dar iată că zilele trecute în timp ce sortam niste QSL-uri inedite din anii 60 am găsit într-o mapă... planul Robomors 1972 :-)

Redăm mai jos textul și schemele de atunci:

Robomors - Aparat pentru învățarea alfabetului morse fără profesor

Realizatori: pionierii cercului de radio
                     Casa Pionierilor, Cîmpina, judetul Prahova

Profesor Coordonator: Băleanu Lucian

                Ideea creării unui asemenea robot a fost sugerată de faptul că membrii multor cercuri de radio doresc să învețe radiotelegrafia prin metoda auditivă dar nu-și pot îndeplini această dorință din lipsa unui instructor de specialitate. Radiotelegrafia nu se poate învăța, cu rezultate optime, decât prin metoda auditivă, folosind un generator de ton la care semnalele Morse se transmit de către un radiotelegrafist care să aibă și o manipulație foarte corectă.

                Numarul acestor radiotelegrafiști fiind destul de redus, se punea problema înlocuirii lor de către o mașina care să fie capabilă, la un pret de cost redus, să îndeplinească cerințele mai sus menționate.

DESCRIEREA APARATULUI

                Aparatul se compune din trei părți: partea mecanică, partea electrică și partea electronică.

Partea mecanică se compune la rândul ei din:

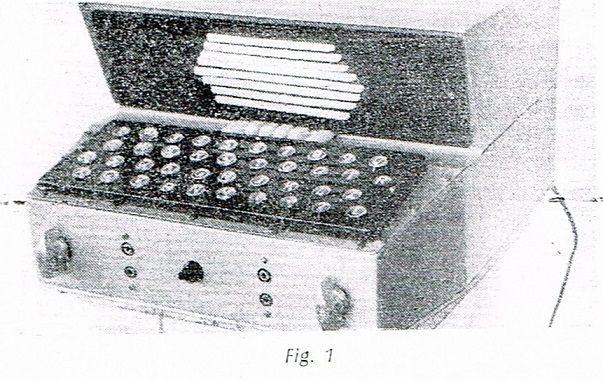

1. Carcasa metalică, a cărei formă și dimensiuni se pot observa în figura 1. Este realizată din tablă de aluminiu cu grosimea de 1mm;
2. Claviatura, la care dispunerea semnelor este asemănătoare cu cea a mașinilor de scris. Butoanele sunt realizate din stiplex și au în centru cate un șurub M3, în jurul căruia se găsește câte un resort din sârmă de oțel;

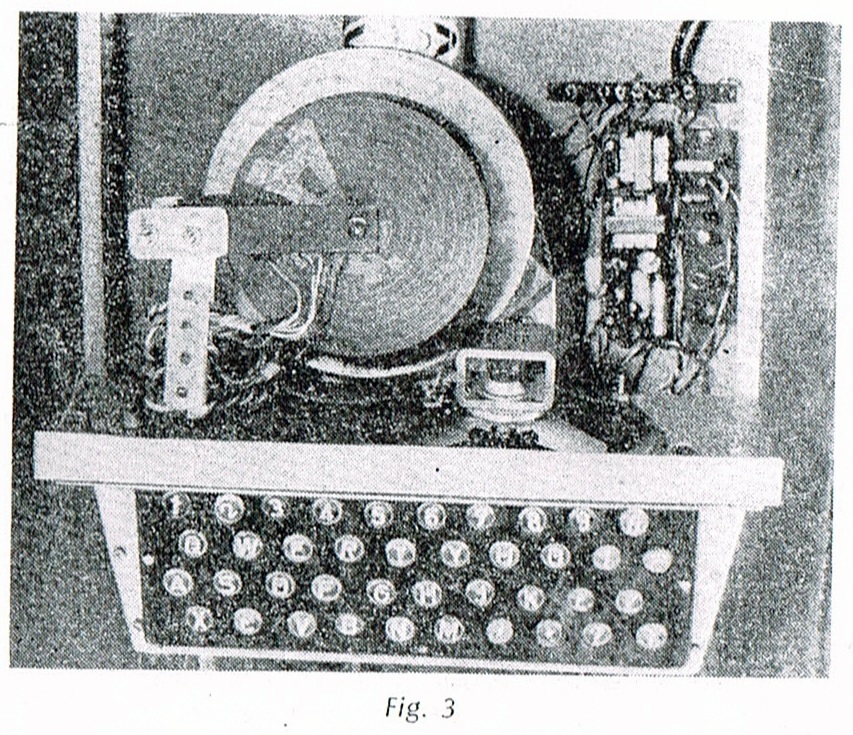

3. Sistemul de rotire al discurilor “program”, care este luat de la picupul “Crystalton” împreună cu electromotorul și schimbătorul de viteze respectiv (fig.3).

Partea electrică (fig.2) conține:

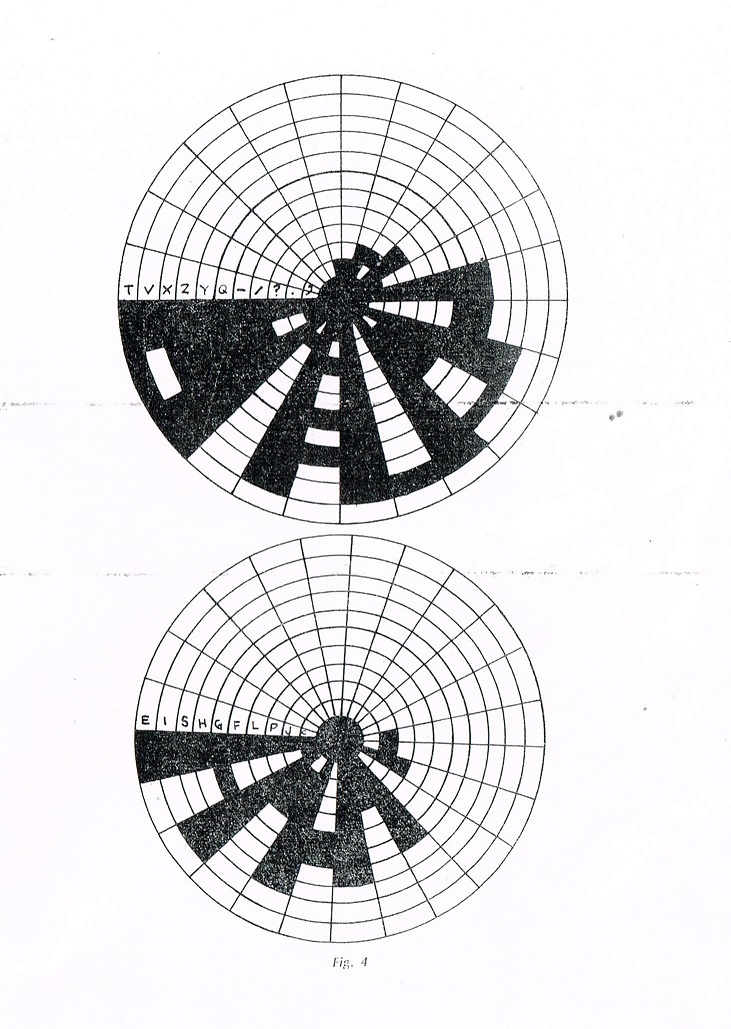

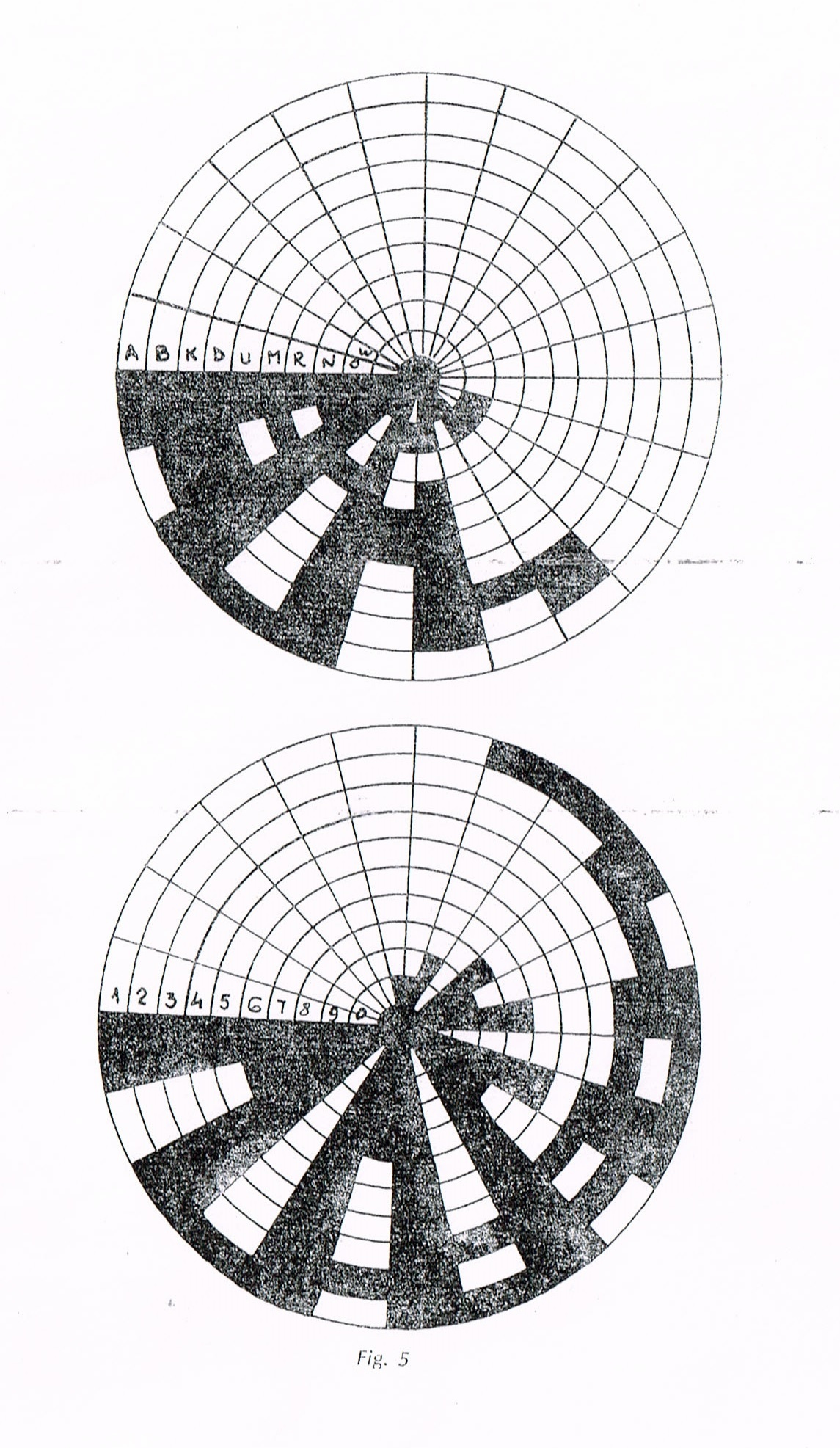

1. Patru discuri “program”, realizate pe circuit stratificat placat cu cupru, conform desenului anexat, care constituie contactele mobile;
2. Patru reglete cu perii contactoare, confecționate din sârmă de oțel cu diametrul de 0.3mm care fac legatura cu ansamblul întrerupătoarelor corespunzătoare semnalelor Morse;
3. Placa cu întrerupătoarele, realizată din circuit stratificat, pe care s-au lipit cu cositor clemele de contact din tablă de tombac.

Partea electronică contine:

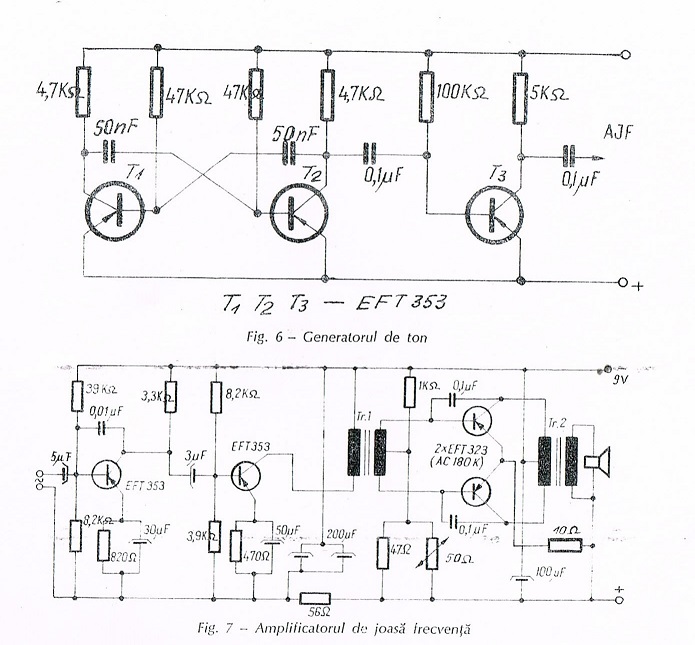

1. Generatorul de ton (fig.6);
2. Amplificatorul de joasă frecvență (fig.7).

ÎNTREBUINȚĂRI

• Învațarea alfabetului Morse la viteze cuprinse între 30 și 140 de semne pe minut în patru trepte. Fiind prevăzut cu borne pentru manipulator, există posibilitatea controlării permanente a manipulației, având un etalon.
• Antrenament la viteze mari, știut fiind faptul că, la viteze sporite, semnalele Morse au alta muzicalitate, ceea ce implică readaptarea urechii radiotelegrafistului
• Aparatul are posibilitatea transmiterii luminoase a semnalelor Morse, cu doua becuri de 3.5V, conectate în paralel pe secundarul transformatorului de ieșire.
• Prin introducerea unui releu de manipulație, “Robomorsul” poate dubla radiotelegrafistul de la stația de emisie.
• Butoanele de contact fiind dispuse asemanator celor de la mașina de scris, “Robomorsul” poate fi folosit la inițierea radiotelegrafiștilor, care la viteze mari de lucru folosesc mașina de scris.
